package core

import chisel3._
import chisel3.util._

class Alu extends Module {
  val io = IO(new Bundle {
    val command  = Input(UInt(8.W))
    val a        = Input(UInt(32.W))
    val b        = Input(UInt(32.W))
    val zero     = Output(Bool())
    val out      = Output(UInt(32.W))
  })

  io.zero := (io.out === 0.U(32.W))  // 出力が0のときに1になる信号

  io.out := MuxCase(0.U(32.W), Seq(
    // chisel(scala)だと、各演算は以下のように記述します。
    (io.command === 1.U(8.W)) -> (io.a + io.b),
    (io.command === 2.U(8.W)) -> (io.a - io.b),
    (io.command === 3.U(8.W)) -> (io.a & io.b),                      // and
    (io.command === 4.U(8.W)) -> (io.a | io.b),                      // or
    (io.command === 5.U(8.W)) -> (io.a ^ io.b),                      // xor
    (io.command === 6.U(8.W)) -> (io.a >> io.b(4, 0)),               // 右論理シフト
    (io.command === 7.U(8.W)) -> (io.a.asSInt >> io.b(4, 0)).asUInt, // 右算術シフト
    (io.command === 8.U(8.W)) -> (io.a << io.b(4, 0)),               // 左論理シフト
  ))
}

// ※pickupして説明します

import ~~

class Core extends Module {

// I形式では、rs1が即値として使われるため、rs1_iを用意しています。
// I形式のみ、5bitでなく、3bitでrs1を指定するため、上位2bitを0にしています。
// （48bitの命令の中に即値を32bitで指定したいがあまり、5bitまるまる確保することができませんでした、この件については追々、、。）
//（略）
  val rs1        = Wire(UInt(5.W))
  val rs1_i      = Wire(UInt(5.W))
//（略）
  rs1        := instr(17, 13)
  rs1_i      := Cat(0.U(2.W), instr(15, 13))


//（略）

  // 命令はここで用意されます。
  // （森羅万象プロジェクトでは先にB形式, S形式も定義してしまったため、番号が飛んでopcode7, 8を使用しています。）
  val command = Wire(UInt(8.W))
  command := MuxCase(0.U(8.W), Seq(
    (opcode === 1.U(5.W) && opcode_sub === 1.U(3.W)) -> (1.U(8.W)), // add
    (opcode === 1.U(5.W) && opcode_sub === 2.U(3.W)) -> (2.U(8.W)), // sub

    (opcode === 2.U(5.W) && opcode_sub === 1.U(3.W)) -> (1.U(8.W)), // addi
    (opcode === 2.U(5.W) && opcode_sub === 2.U(3.W)) -> (2.U(8.W)), // subi

    // opcode === 3.U ~ 6.U は次回以降使用する

    (opcode === 7.U(5.W) && opcode_sub === 0.U(3.W)) -> (3.U(8.W)), // and
    (opcode === 7.U(5.W) && opcode_sub === 1.U(3.W)) -> (4.U(8.W)), // or
    (opcode === 7.U(5.W) && opcode_sub === 2.U(3.W)) -> (5.U(8.W)), // xor
    (opcode === 7.U(5.W) && opcode_sub === 3.U(3.W)) -> (6.U(8.W)), // srl
    (opcode === 7.U(5.W) && opcode_sub === 4.U(3.W)) -> (7.U(8.W)), // sra
    (opcode === 7.U(5.W) && opcode_sub === 5.U(3.W)) -> (8.U(8.W)), // sll

    (opcode === 8.U(5.W) && opcode_sub === 0.U(3.W)) -> (3.U(8.W)), // andi
    (opcode === 8.U(5.W) && opcode_sub === 1.U(3.W)) -> (4.U(8.W)), // ori
    (opcode === 8.U(5.W) && opcode_sub === 2.U(3.W)) -> (5.U(8.W)), // xori
    (opcode === 8.U(5.W) && opcode_sub === 3.U(3.W)) -> (6.U(8.W)), // srli
    (opcode === 8.U(5.W) && opcode_sub === 4.U(3.W)) -> (7.U(8.W)), // srai
    (opcode === 8.U(5.W) && opcode_sub === 5.U(3.W)) -> (8.U(8.W)), // slli
  ))

  // 実際の計算はここで宣言され、ALUに値が渡されALUで演算されます。
  alu.io.command := command
  alu.io.a       := MuxCase(regfile(rs1), Seq(
    // opcode === 1.U(5.W) はrs1を使用しない
    (opcode === 2.U(5.W)) -> (regfile(rs1)),                            // addi, subi
    // opcode === 3.U ~ 6.U は次回以降使用する
    // opcode === 7.U(5.W)はrs1を使用しない
    (opcode === 8.U(5.W)) -> regfile(rs1_i),                             // andi, ori, xori, srli, srai, slli
  ))
  alu.io.b       := MuxCase(0.U(32.W), Seq(
    (opcode === 1.U(5.W)) -> (regfile(rs2)),                              // add, sub
    (opcode === 2.U(5.W)) -> (imm),                                       // addi, subi
    // opcode === 3.U ~ 6.U は次回以降使用する
    (opcode === 7.U(5.W)) -> (regfile(rs2)),                              // and, or, xor, srl, sra, sll
    (opcode === 8.U(5.W)) -> (imm),                                       // andi, ori, xori, srli, srai, slli
  ))

  // 命令処理ごとの最終的な結果はここに格納されます。
  regfile(rd) := alu.io.out

  // デバッグ用の出力をここで行っています。output.txtファイルの内容と照らし合わせてみてください。
  printf(p"------pc    : 0x${Hexadecimal(pc)} ------\n")
  printf(p"instr       : 0x${Hexadecimal(instr)}\n")
  printf(p"opcode      : 0x${Hexadecimal(opcode)}\n")
  printf(p"opcode_sub  : 0x${Hexadecimal(opcode_sub)}\n")
  printf(p"rd          : 0x${Hexadecimal(rd)}\n")
  printf(p"rs1         : 0x${Hexadecimal(rs1)}\n")
  printf(p"regfile(rs1): 0x${Hexadecimal(regfile(rs1))}\n")
  printf(p"regfile(rs2): 0x${Hexadecimal(regfile(rs2))}\n")
  printf(p"imm         : 0x${Hexadecimal(imm)}\n")
  printf(p"command     : 0x${Hexadecimal(command)}\n")
  printf(p"alu.io.a    : 0x${Hexadecimal(alu.io.a)}\n")
  printf(p"alu.io.b    : 0x${Hexadecimal(alu.io.b)}\n")
  printf(p"alu.io.out  : 0x${Hexadecimal(alu.io.out)}\n")
  printf(p"-------------------------------\n\n")

  // テスト用の出力
  io.out := regfile(/* テストに合わせて変更 */)

  // プログラムカウンタの更新
  // カウントするもの（pc）が6ずつ増加するのは、2.で取り上げた1命令が6行で構成されているためです。
  pc := pc + 6.U
}

package core

import chisel3._
import chiseltest._
import org.scalatest.flatspec.AnyFlatSpec

class TopTest extends AnyFlatSpec with ChiselScalatestTester {
  "Core" should "execute instructions correctly" in {
    test(new Core).withAnnotations(Seq(WriteVcdAnnotation)) { dut =>
      // ここでクロックを進め、命令を実行します。1命令につき6ステップ進める必要があります。ギアが6つある歯車を1回転させるイメージですね。
      dut.clock.step(/* 何命令おこなうかを指定 */)

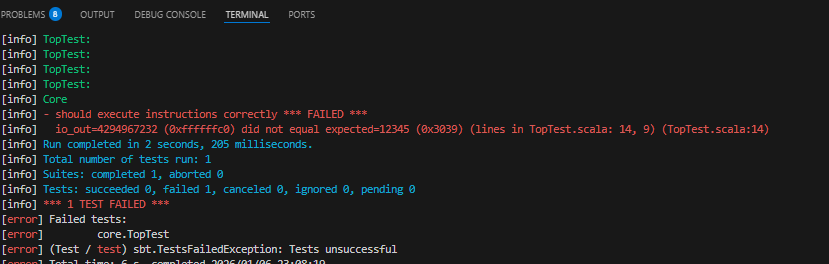

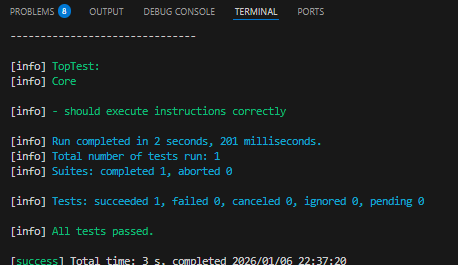

      // 6ステップ毎に、3.で用意したio.outに値が入ります（6ステップ毎に更新されていきます）。そのクロックで結果が正しいかをここで検証できます。

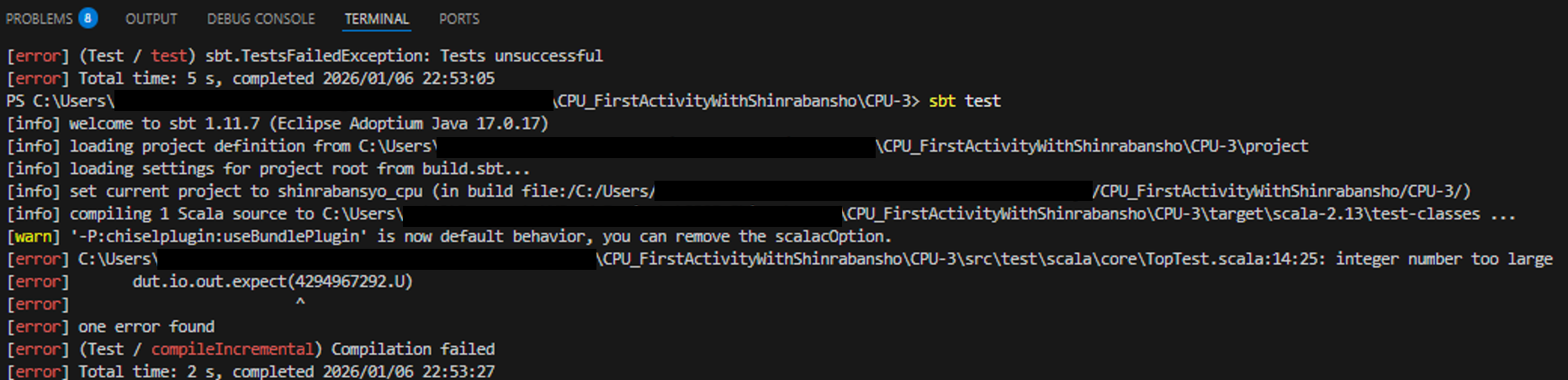

      dut.io.out.expect(/* 結果としてほしい値を宣言 */.U)
    }
  }
}
